OneCable.net Analog-Instrumente & Diagramme: Analog-Instrumente



symbol_aufzaehlung_infozeichen



Info



symbol_aufzaehlung_blau

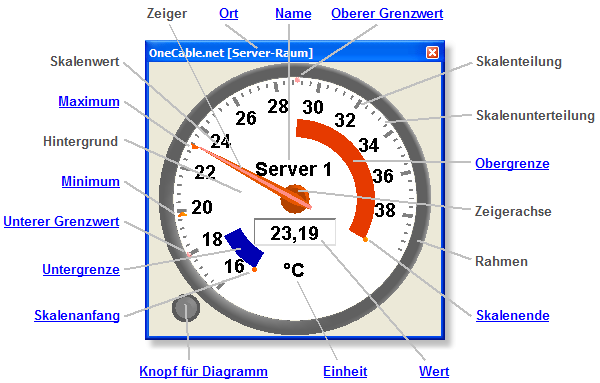

Wenn die Werte des aktuellen Tages (Heute) im OneCable.net - Explorer angezeigt werden, wird in einem Analog-Instrument der Wert aus der Spalte Wert eines Netzknotens durch einen Zeiger und eine Skala dargestellt.



Werden Werte eines anderen Tages angezeigt, wird der Wert aus der Spalte Mittelwert dargestellt.



Überschreitet der Wert eine bestimmte Anzahl von Stellen, wird ein Faktor (z.B. x 1000) für die auf der Skala angezeigten Werte eingeblendet.



symbol_aufzaehlung_blank



analog_instrument_elemente





symbol_aufzaehlung_blau

Für das Analog-Instrument finden Sie Beschreibungen zu folgenden Themen:





Kontextmenü



Öffnen / Schließen





Größe ändern / Verschieben



Anordnen (Instrumententafel)





Rotation



Skalierung ändern





Farben ändern

Drucken





Fensterkopie speichern







symbol_aufzaehlung_okzeichen



Aktionen



symbol_aufzaehlung_gruen

Analog-Instrument öffnen



Ein Analog-Instrument wird durch einen Doppelklick auf die Zelle in der Spalte Wert geöffnet.



Sie können ein Analog-Instrument auch Öffnen, indem Sie den entsprechenden Befehl aus dem Kontextmenü wählen, das geöffnet wird, wenn Sie mit der rechten Maustaste auf einen Netzknoten klicken.



symbol_aufzaehlung_gruen

Kontextmenü



Durch Anklicken des Analog-Instruments mit der rechten Maustaste öffnet sich ein Kontextmenü, in dem Sie verschiedene Befehle für das Analog-Instrument finden.



symbol_aufzaehlung_gruen

Von Analog- auf Digitalanzeige wechseln



Die Größe eines Anzeige-Instruments kann beliebig verändert werden. Wird dabei das Seitenverhältnis von 1:2 überschritten, erscheint statt des Analog-Instruments eine Digital-Anzeige.



analog_instrument_digital_anzeige



Wird das Seitenverhältnis von 1:3 überschritten, wird zusätzlich die Überschrift ausgeblendet.



symbol_aufzaehlung_gruen

Aktivierung / Deaktivierung der Anzeige im Linien-Diagramm



Durch Anklicken eines Anzeige-Instruments wird die zugehörige Linie im Linien-Diagramm angezeigt. Das aktive Anzeige-Instrument (Instrument hat den Fokus) kann man an einer größeren Zeigerachse erkennen.



Durch Anklicken des Knopfes unten links auf einem Anzeige-Instrument werden die Linien aller Anzeige-Instrumente im Linien-Diagramm angezeigt, bei denen der Knopf aktiviert ist. Sind mehrere Knöpfe aktiviert, wird die Skalierung auf  0% bis 100% eingestellt.






symbol_aufzaehlung_ausrufungszeichen



Hinweise



symbol_aufzaehlung_orange

Wenn der Wert eines Netzknotens den Skalenanfang unterschreitet oder das Skalenende überschreitet, wird der Zeiger auf den Anfang bzw. das Ende der Skala gestellt. Ändern Sie dann die Skalierung.



symbol_aufzaehlung_orange

Wenn Sie die Größe eines Analog-Instruments verändert haben, können Sie das Fenster auf die Standard-Ansicht zurücksetzen, indem Sie den entsprechenden Befehl aus dem Kontextmenü auswählen, das geöffnet wird, wenn Sie mit der rechten Maustaste auf das Analog-Instrument klicken.
